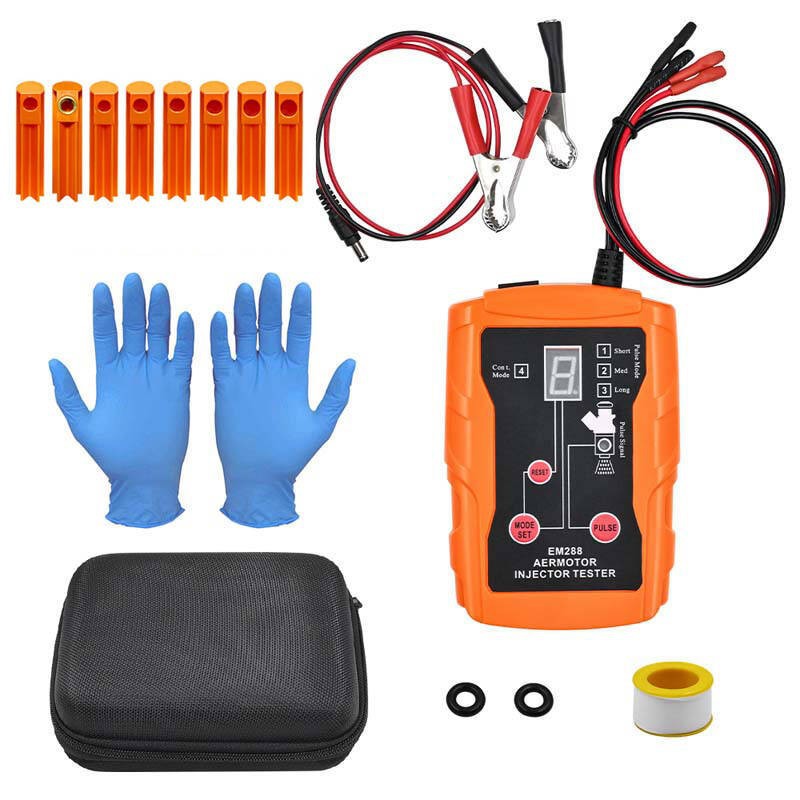

Testador de injetor de combustível

Número do item: MP72960



1. Essência e princípio de funcionamento do instrumento

O testador de injetor de combustível é um equipamento profissional utilizado para testar o desempenho do injetor no sistema de injeção de combustível de automóveis. Ele simula parâmetros como pressão do combustível e pulso de injeção quando o motor está funcionando para medir o volume de injeção, efeito de atomização e desempenho de vedação do injetor. Indicadores de teste. Seus princípios básicos são:



Simulação de pressão: Fornece pressão de combustível estável (300-1000kPa, adequada para diferentes modelos) através de bomba de óleo elétrica ou fonte de ar;

Controle de pulso: o gerador-de sinal integrado emite pulsos elétricos para controlar o tempo e a frequência de abertura do injetor;

Coleta de dados: Registrar o status da injeção através de medidores de vazão, manômetros, câmeras e outros dispositivos.



2. Função principal e cenários de aplicação

1. Reparação e manutenção de veículos: Diagnóstico de falhas do injetor de combustível

Detecção de degradação de desempenho:



Inspecione o volume de injeção irregular do injetor devido à deposição de carbono e desgaste (por exemplo, o injetor de um determinado cilindro é 10% menor que o valor padrão, fazendo com que o motor fique sem cilindros);



Caso: Quando a marcha lenta estiver tremendo, use um testador para comparar o volume de injeção dos injetores de combustível em cada cilindro para localizar injetores de combustível bloqueados ou desgastados.



Avaliação do efeito de atomização:

Use uma janela de observação transparente ou uma câmera de alta{0}}velocidade para verificar se a injeção de combustível está em forma de névoa fina (normalmente, deve ser uma atomização cônica sem gotejamento de óleo) para determinar se o injetor de combustível está bloqueado ou desgastado (como uma válvula de agulha do injetor de veículo a diesel presa causando má atomização).



Teste de vedação:

Mantenha a pressão do combustível após desligar o injetor e verifique se há vazamentos (o padrão é menor ou igual a 1 gota em 10 segundos) para evitar dificuldade na partida do motor ou aumento do consumo de combustível devido à má vedação.



2. Limpeza e reparo do injetor de combustível

Ligação de limpeza ultrassônica:

Alguns testadores integram uma função de limpeza ultrassônica para remover depósitos de carbono no injetor de combustível por meio de vibração de alta-frequência. Após a limpeza, o volume de pulverização é testado novamente para verificar o efeito de limpeza (por exemplo, o volume de pulverização retorna ao valor padrão ±5% após a limpeza).



Verificação de desempenho pós{0}}reparo:

Realize testes de uniformidade de vedação e injeção em injetores de combustível reparados (como substituição de válvulas de agulha e anéis de vedação) para garantir que a qualidade do reparo atenda aos padrões originais de fábrica.



3. Otimização e ajuste do sistema de combustível



Correspondência de injetor de combustível de veículo modificado:

Ao modificar um motor de grande cilindrada ou sistema de turbocompressor, teste as características de injeção do injetor de reposição (como volume máximo de injeção, tempo de resposta) e combine o programa da ECU para evitar fornecimento de combustível insuficiente ou excessivo.



Verifique se há consumo anormal de combustível:

Quando o consumo de combustível do veículo aumentar repentinamente (como exceder o valor padrão em 15%), use um testador para detectar se o injetor de combustível continua vazando pequenas quantidades de óleo devido ao desgaste ou se a largura do pulso de injeção está anormal.



4. Testes de veículos comerciais e máquinas de construção

Manutenção de motores diesel pesados:

Teste injetores de combustível common rail de alta-pressão (as pressões podem chegar a mais de 160 MPa) em caminhões, escavadeiras e outros equipamentos, avalie a pressão de injeção e o efeito de atomização e evite queda de potência ou emissões excessivas devido a injeção inadequada.



Teste de motor diesel marítimo:

Durante a manutenção do motor do navio, o tempo de injeção e a quantidade de combustível do injetor são testados para garantir que a eficiência do combustível e as emissões durante a navegação atendam aos requisitos ambientais (como os padrões Tier III da IMO).



5. Produção de injetores de combustível e inspeção de qualidade

Teste de desempenho de fábrica:

Os fabricantes de injetores usam testadores para realizar inspeções de qualidade de lote para testar a consistência do volume de injeção (como o desvio do volume de injeção de um lote de injetores menor ou igual a ± 3%) e resistência à pressão (sem vazamento após suportar 1,5 vezes a pressão de trabalho).



Testes de P&D:

Ao desenvolver novos injetores de combustível, um testador coleta dados característicos de injeção (como tempo de atraso de injeção e ângulo do cone de combustível) para otimizar os parâmetros de projeto.





3. Processo de uso e precauções

Etapas do teste:

Remova o injetor de combustível e conecte a tubulação de combustível do testador à interface elétrica;

Defina a pressão de teste (como 350kPa para veículos a gasolina e 1000kPa para veículos a diesel) e frequência de pulso (simulando condições de marcha lenta/aceleração);



Registre o volume de injeção e o status de atomização de cada injetor e compare os dados originais de fábrica para determinar se a manutenção é necessária.

Considerações de segurança:

Mantenha-se afastado de fontes de fogo durante os testes e os vazamentos de combustível devem ser limpos imediatamente (a gasolina tem baixo ponto de inflamação e é volátil);

Ao testar sistemas de combustível de alta-pressão (como diesel common rail), use luvas de proteção para evitar o estouro dos tubos de pressão e ferimentos nas pessoas.



Pontos de manutenção:

Substitua regularmente o elemento do filtro de combustível do testador para evitar que impurezas obstruam o orifício de teste do injetor;

Enxágue a tubulação com um agente de limpeza especial após o uso para evitar condensação residual de combustível (especialmente testador de diesel)
